Sauts-de-mouton ferroviaires : exemples concrets & sécurité chantier

Les sauts-de-mouton ferroviaires sont des ouvrages d'art emblématiques du réseau ferré français. Ils permettent à deux lignes ferroviaires de se croiser sans cisaillement à niveau, l'une passant au-dessus de l'autre. Présents notamment sur les LGV (LGV Est européenne, LGV Rhin-Rhône, LGV Sud Europe Atlantique) et sur les nœuds urbains complexes (RER B à Antony, Grand Paris Express), ces ouvrages augmentent significativement la capacité du réseau mais représentent aussi des chantiers de maintenance particulièrement exigeants.

Pour les équipes intervenant sur ou sous un saut-de-mouton, les risques sont multiples : configuration multi-niveaux, travail en hauteur sur tablier, co-activité avec circulations simultanées sur deux voies différentes, accès souvent difficiles. Tous les intervenants doivent justifier d'une formation SECUFER en cours de validité et bénéficier d'une analyse de risques spécifique en RTOT.

Qu'est-ce qu'un saut-de-mouton ferroviaire ?

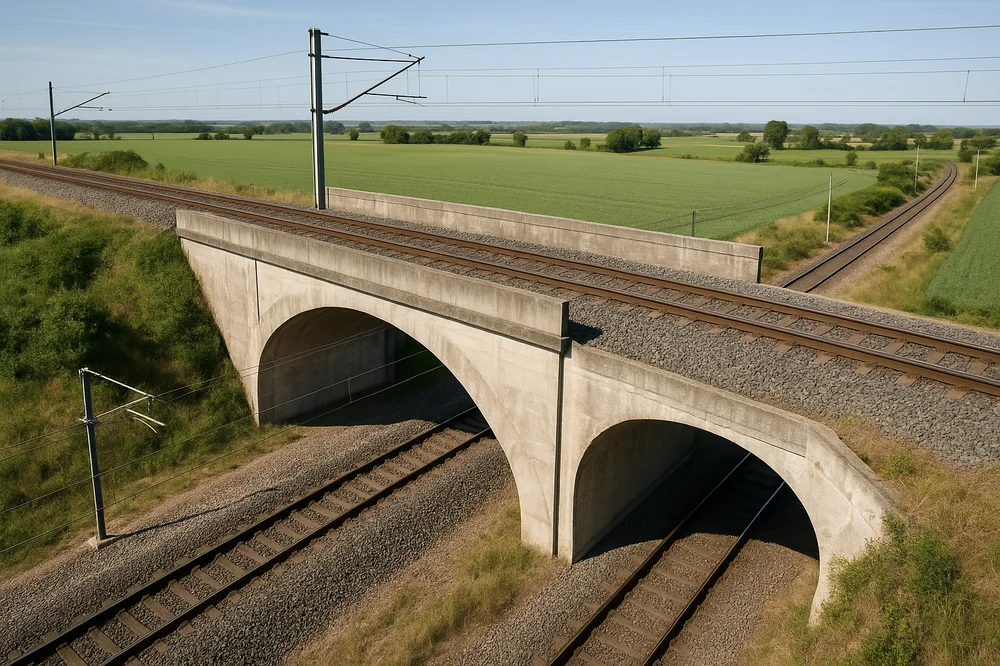

Un saut-de-mouton est un ouvrage d'art (pont ou tunnel) qui permet à une voie ferrée de franchir une autre voie ferrée sans croisement à niveau. Concrètement, deux lignes se croisent en passant l'une au-dessus de l'autre, comme un saut. Le terme imagé vient de l'analogie avec un mouton qui saute par-dessus un obstacle.

Caractéristiques techniques

Un saut-de-mouton ferroviaire comporte généralement :

• Un tablier supérieur qui porte une voie passant en hauteur
• Des piles ou culées qui soutiennent la structure
• Un passage inférieur où circulent une ou plusieurs voies
• Des rampes d'accès en pente douce permettant aux trains de monter ou descendre progressivement
• Souvent une caténaire sur les deux niveaux (alimentation électrique haute tension 25 kV)

Pourquoi ce nom imagé ?

Le terme « saut-de-mouton » date du XIXe siècle et fait référence à l'image d'un train qui « saute » par-dessus une autre voie ferrée, à la manière d'un mouton franchissant un obstacle. Le vocabulaire ferroviaire français regorge de termes pittoresques de ce type (aiguille, bretelle, fer à cheval) hérités des ingénieurs des premiers chemins de fer. En anglais, on parle de « flyover junction » ou « grade-separated junction ».

Pourquoi construire un saut-de-mouton ?

La construction d'un saut-de-mouton est coûteuse (génie civil, ouvrage d'art) mais répond à quatre objectifs opérationnels majeurs.

1. Éviter le cisaillement des voies (gain de capacité)

Sur un croisement à niveau classique, chaque train traversant la voie adverse bloque la circulation sur cette voie pendant plusieurs minutes. À forte fréquence (RER, LGV, grandes lignes), ce cisaillement réduit drastiquement la capacité de l'infrastructure. Un saut-de-mouton supprime totalement cette contrainte : les deux flux circulent simultanément en toute indépendance.

2. Reclassement des voies (changement de sens de circulation)

En France, la circulation ferroviaire s'effectue normalement à gauche. En Alsace-Moselle, héritage de la période allemande (1871-1918), la circulation se fait à droite. Aux jonctions entre ces deux régions, des sauts-de-mouton d'inversion permettent de basculer le sens de circulation sans cisaillement.

3. Changement d'électrification

Le réseau français combine plusieurs systèmes d'électrification (1500 V continu sur l'ancien réseau Sud, 25 kV alternatif sur les LGV et lignes modernisées). Aux points de transition, les rames doivent traverser une zone non électrifiée et changer de système. Les sauts-de-mouton sont fréquemment utilisés pour séparer physiquement les circuits.

4. Sécurité : suppression de croisements dangereux

Un croisement à niveau exige des signaux d'arrêt complexes (cantons enchaînés, contrôles de vitesse) ; un saut-de-mouton supprime ces points de fragilité. C'est l'une des raisons pour lesquelles les LGV françaises sont presque entièrement construites en site propre, avec sauts-de-mouton à tous les nœuds.

Sauts-de-mouton emblématiques en France

Plusieurs ouvrages remarquables jalonnent le réseau ferré français. Voici les exemples les plus connus, utilisés en référence dans les projets de modernisation.

LGV Est européenne - Baudrecourt (Moselle)

Le saut-de-mouton de Baudrecourt (Moselle, 57) permet à la LGV Est européenne (Paris - Strasbourg) de franchir la ligne classique Nancy - Metz - Luxembourg. Mis en service en 2007 avec l'ouverture de la première phase de la LGV Est, il sépare physiquement deux flux à très haute densité. Coordonnées approximatives : 49°00' N, 6°29' E.

LGV Sud Europe Atlantique (LGV SEA)

La LGV SEA, mise en service en 2017 entre Tours et Bordeaux, comporte plusieurs sauts-de-mouton aux interconnexions avec les lignes classiques (par exemple aux raccordements de Vouvray, Veigné, Sainte-Maure, La Couronne). Ces ouvrages permettent aux TGV de quitter ou rejoindre la LGV à 320 km/h sans perturber les flux régionaux.

LGV Rhin-Rhône - Vendenheim (Bas-Rhin)

Le saut-de-mouton de Vendenheim (Bas-Rhin, 67) est un ouvrage emblématique de la LGV Rhin-Rhône, branche Est. Situé au nord de Strasbourg, il assure la jonction avec les réseaux strasbourgeois et permet aux TGV en provenance de Mulhouse de rejoindre la gare de Strasbourg. Particularité : il intègre également le changement de sens de circulation lié à l'Alsace-Moselle.

LGV Perpignan-Figueras - Tresserre (Pyrénées-Orientales)

Le saut-de-mouton de Tresserre (Pyrénées-Orientales, 66) permet à la LGV transfrontalière Perpignan-Figueras de croiser la ligne classique Perpignan-Cerbère. Ouvrage stratégique pour le trafic franco-espagnol, il témoigne aussi du défi d'interconnexion entre deux réseaux ferroviaires aux systèmes différents (écartement, électrification).

RER B - Antony (Hauts-de-Seine)

À Antony (Hauts-de-Seine, 92), le RER B passe en saut-de-mouton sous la ligne de Grande Ceinture (raccordement Massy-Valenton). Cet ouvrage urbain, l'un des plus fréquentés d'Île-de-France, est emblématique des défis de coordination entre lignes RER à très haute fréquence et flux fret-grandes lignes.

Particularité Alsace-Moselle : sauts-de-mouton d'inversion

L'Alsace-Moselle a hérité de la circulation à droite (héritage allemand 1871-1918). Plusieurs sauts-de-mouton dits « d'inversion » jalonnent les frontières administratives avec le reste de la France (axe Nancy-Strasbourg, Metz-Sarrebourg). Ces ouvrages basculent le sens de circulation sans interrompre la fluidité du trafic.

Sauts-de-mouton et Grand Paris Express

Le Grand Paris Express (réseau de métros automatiques en construction autour de Paris) intègre de nombreux sauts-de-mouton et ouvrages de séparation entre lignes. Plusieurs nœuds d'interconnexion sont concernés.

Pôle Saint-Denis Pleyel (lignes 14, 15, 16, 17)

Le pôle d'interconnexion Saint-Denis Pleyel concentre les correspondances entre les lignes 14 (prolongée), 15 (ouverte fin 2025-2026), 16 et 17. Les configurations souterraines à plusieurs niveaux nécessitent des sauts-de-mouton internes au pôle, avec des chantiers de maintenance particulièrement complexes.

Interconnexions lignes 16/17 et lignes classiques RER B/D

Aux nœuds d'interconnexion entre les nouvelles lignes du Grand Paris Express et les lignes RER existantes (notamment RER B au Bourget, RER D au Vert-de-Maisons), des sauts-de-mouton permettent une indépendance totale des flux. Voir notre page dédiée à la sécurité des chantiers Grand Paris Express.

Tableau récapitulatif : exemples emblématiques

Risques spécifiques pour les chantiers sur saut-de-mouton

Les chantiers de maintenance ou de modernisation sur un saut-de-mouton concentrent plusieurs risques que l'on ne rencontre pas sur une voie classique. L'analyse des risques en RTOT doit en tenir compte de manière spécifique.

Travail multi-niveaux : hauteur + sous-passage

Un saut-de-mouton impose un travail simultané à deux niveaux distincts : le tablier supérieur (en hauteur, exposé au vent, accessible par échelles ou rampes) et la voie inférieure (en passage couvert, parfois en confinement). Les chutes d'objets du niveau supérieur vers le niveau inférieur sont un risque majeur (boulons, gravats, outils).

Co-activité avec circulations sur deux voies différentes

Sur un saut-de-mouton, deux voies peuvent rester circulées simultanément pendant un chantier (l'une au-dessus, l'autre en dessous). Les équipes au travail doivent donc surveiller deux flux indépendants, ce qui complexifie le système d'annonce. Voir notre page dédiée au système d'annonce des circulations.

Accès difficiles et longues distances d'évacuation

L'accès au tablier d'un saut-de-mouton se fait souvent par échelles fixes, escaliers étroits ou rampes en pente. En cas d'alerte, le temps d'évacuation est supérieur à celui d'un chantier de pleine voie (jusqu'à 60 secondes ou plus selon la configuration). Le délai d'annonce doit être recalculé en conséquence.

Présence de caténaires sur deux niveaux

Les sauts-de-mouton sont presque toujours équipés de caténaires (alimentation 25 kV) sur les deux voies. Le risque électrique est donc présent à la fois en hauteur (tablier) et au sol (voie inférieure). Les habilitations électriques B0/H0 ou B1V/H1V de l'équipe doivent être vérifiées en amont.

Tableau récapitulatif : risques par configuration de chantier

Audit préalable d'un chantier sur saut-de-mouton

Avant tout chantier sur un saut-de-mouton, l'audit préalable doit intégrer plusieurs vérifications spécifiques que l'on ne fait pas sur une voie classique. Voir aussi notre guide dédié à l'audit de conformité SECUFER.

Repérage 3D du site et plans des deux niveaux

L'analyse des risques s'appuie sur des plans à deux niveaux (vue en plan + coupe verticale). L'équipe doit visualiser l'ouvrage en 3D pour identifier les zones de retrait possibles sur chaque niveau et les points de communication entre annonceur et sentinelles. Une visite physique de site par le chef de chantier et le RSO 48h avant la RTOT est fortement recommandée.

Coordination des équipes par niveau

Le chantier se décompose en équipes distinctes : une équipe sur tablier supérieur, une équipe en voie inférieure, éventuellement une équipe en piles ou culées. Chaque équipe doit avoir son propre responsable sécurité opérationnel (RSO) et sa propre chaîne d'annonce. Le briefing matinal est commun pour assurer la coordination globale.

Dispositifs de protection renforcés

Sur un saut-de-mouton, les dispositifs de protection standards (LTV, DPCS) sont renforcés :

• Double système d'annonce (un par niveau de voie circulée)
• Filets anti-chute systématiques en bordure de tablier
• Bâchage du tablier pour éviter chute de petits objets vers la voie inférieure
• Délai d'annonce majoré pour absorber le temps d'évacuation
• Consignation électrique des caténaires sur les deux niveaux si travail proche

Formation SECUFER pour intervenants sur saut-de-mouton

Tous les intervenants sur un chantier de saut-de-mouton (équipe au travail, chef de chantier, RSO, annonceurs, sentinelles) doivent justifier d'une attestation SECUFER en cours de validité. C'est un pré-requis non négociable pour intervenir sur le réseau ferré national.

Le SECUFER socle reste la même formation que pour un chantier classique (7 heures, conforme décret 2017-694), mais certains rôles spécifiques (travail en hauteur, habilitations électriques B1V/H1V, ASP) nécessitent des formations complémentaires propres à l'employeur ou à l'organisme habilité SNCF Réseau. La formation SECUFER reste néanmoins la porte d'entrée obligatoire :

• Durée : 7 heures en e-learning, accessible 24h/24 pendant 30 jours
• QCM final : 62% minimum, tentatives illimitées
• Attestation : PDF officiel, signature électronique, immédiate après validation
• Tarif : 150 EUR TTC par stagiaire, finançable OPCO
• Reconnaissance : SNCF Réseau, RATP, donneurs d'ordre

Former mon équipe au SECUFER

FAQ - Sauts-de-mouton ferroviaires

Qu'est-ce qu'un saut-de-mouton ferroviaire ?

Un saut-de-mouton est un ouvrage d'art (pont ou tunnel) qui permet à une voie ferrée de franchir une autre voie ferrée sans croisement à niveau. Les deux lignes se croisent en passant l'une au-dessus de l'autre. Le terme imagé date du XIXe siècle.

Pourquoi construire un saut-de-mouton plutôt qu'un croisement à niveau ?

Pour quatre raisons principales : éviter le cisaillement des voies qui réduit la capacité, gérer un reclassement gauche/droite (notamment en Alsace-Moselle), permettre un changement de système d'électrification, et supprimer un point de fragilité en termes de sécurité.

Quels sont les sauts-de-mouton ferroviaires les plus connus en France ?

Parmi les plus emblématiques : Baudrecourt (LGV Est), Tresserre (LGV Perpignan-Figueras), Vendenheim (LGV Rhin-Rhône), Antony (RER B sous Grande Ceinture) et plusieurs ouvrages du Grand Paris Express (Saint-Denis Pleyel notamment).

Pourquoi le terme « saut-de-mouton » ?

L'analogie vient de l'image d'un mouton qui saute par-dessus un obstacle, comme un train qui « saute » par-dessus une autre voie. Le vocabulaire ferroviaire français du XIXe siècle regorge de termes pittoresques (aiguille, bretelle, fer à cheval).

Pourquoi y a-t-il des sauts-de-mouton spécifiques en Alsace-Moselle ?

Parce que la circulation ferroviaire en Alsace-Moselle s'effectue à droite (héritage allemand 1871-1918), alors qu'elle se fait à gauche dans le reste de la France. Des sauts-de-mouton d'inversion permettent de basculer le sens de circulation sans cisaillement aux frontières administratives.

Quels sont les risques spécifiques pour un chantier sur saut-de-mouton ?

Quatre risques majeurs : travail multi-niveaux avec chute d'objets du tablier vers la voie inférieure, co-activité avec deux voies circulées indépendamment, évacuation plus longue à cause des accès par échelles ou rampes, et présence de caténaires 25 kV sur deux niveaux.

Comment se calcule le délai d'annonce sur un saut-de-mouton ?

Le délai d'annonce doit être majoré par rapport à un chantier de pleine voie, pour absorber le temps d'évacuation supérieur (jusqu'à 60 secondes ou plus selon la configuration). Le calcul intègre la vitesse de la ligne, le temps de dégagement spécifique et une marge de sécurité. Voir notre guide du système d'annonce.

Faut-il une formation spécifique pour intervenir sur un saut-de-mouton ?

Le SECUFER socle (7 heures, décret 2017-694) reste obligatoire pour tous. Selon les rôles, des compétences complémentaires peuvent être exigées : habilitations électriques B0/H0 ou B1V/H1V pour zones caténaires, formation travail en hauteur pour interventions sur tablier, ASP (Agent de Sécurité du Personnel) pour la coordination de chaîne d'annonce.

Le Grand Paris Express comporte-t-il des sauts-de-mouton ?

Oui. De nombreux nœuds d'interconnexion du Grand Paris Express intègrent des sauts-de-mouton ou ouvrages de séparation entre lignes, notamment au pôle Saint-Denis Pleyel (correspondance lignes 14, 15, 16, 17) et aux raccordements avec les RER existants.

Qui réalise les audits sécurité sur un chantier de saut-de-mouton ?

L'audit préalable est conduit par le responsable HSE ou le chef de chantier du prestataire, validé en RTOT avec le représentant SNCF Réseau et le coordonnateur SPS. Le donneur d'ordre vérifie également les attestations SECUFER de l'équipe avant délivrance de l'AAE.
