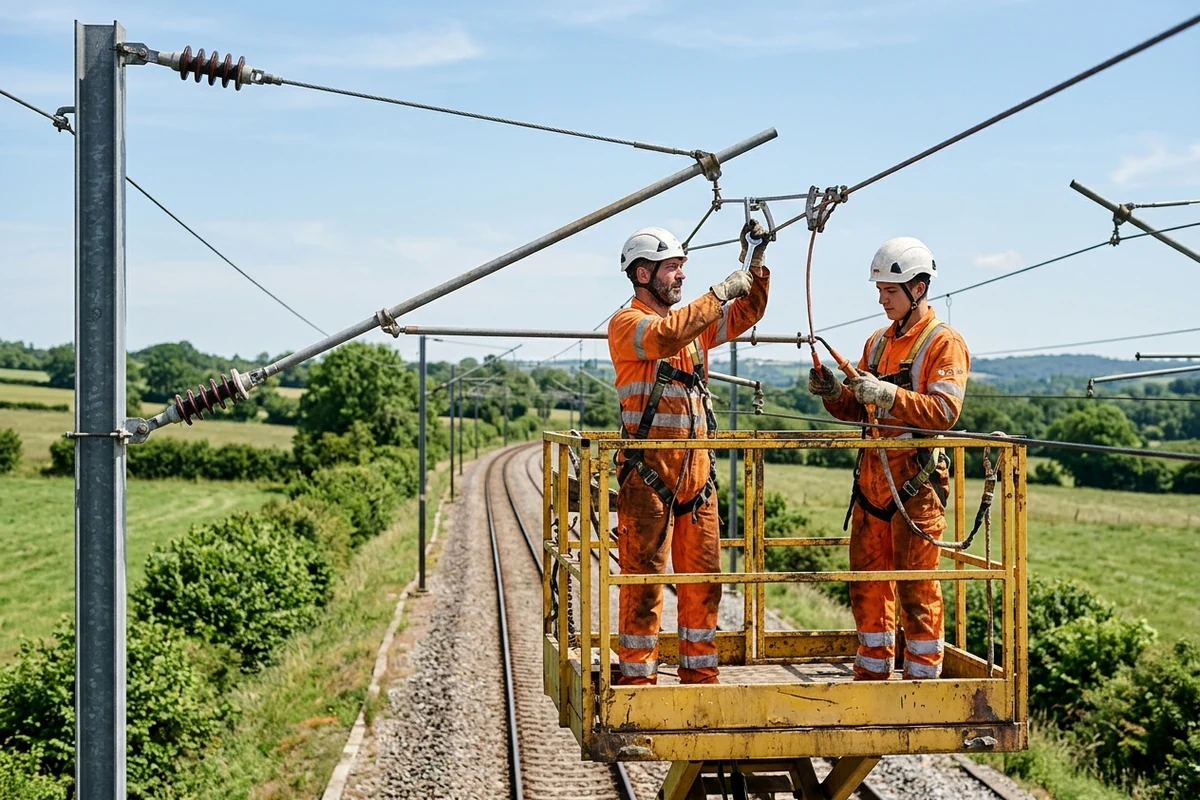

Consignation caténaire et interception de voie : travailler hors tension et hors circulation

Sur un chantier ferroviaire, deux dangers peuvent tuer en une seconde : le courant de la caténaire (jusqu'à 25 000 volts) et la circulation des trains. Face à eux, la meilleure protection n'est pas de « faire attention » - c'est de supprimer le risque : mettre la caténaire hors tension par une consignation, et fermer la voie à la circulation par une interception. Ce sont les procédures reines de la sécurité chantier, au cœur du travail des conducteurs de travaux, des RPTX et des électriciens caténaire.

Cet article explique ce que recouvrent la consignation caténaire, la mise hors tension et l'interception de voie, comment elles s'articulent, qui en est responsable, et pourquoi elles complètent - sans les remplacer - les consignes S9. En formation, l'erreur de raisonnement la plus fréquente que nous corrigeons est de confondre les deux : une voie interceptee n'est pas une caténaire consignée, et l'inverse est tout aussi vrai.

Consignation caténaire ou interception de voie : deux risques, deux procédures

C'est la distinction fondamentale, et la source de la plupart des accidents graves quand elle est mal comprise :

• La consignation caténaire traite le risque électrique. Elle met la caténaire (et les installations associées) hors tension, la vérifie et la relie à la terre, pour qu'on puisse travailler à son voisinage sans risque d'électrisation.
• L'interception de voie traite le risque de circulation. Elle ferme la voie aux trains pendant une plage définie, pour qu'aucune circulation ne survienne sur la zone de travaux.

Une voie peut être interceptée (plus de trains) alors que la caténaire reste sous tension - et inversement. Sur un chantier de maintenance de caténaire, on a généralement besoin des deux à la fois. Confondre l'une avec l'autre, c'est croire être en sécurité alors qu'un des deux dangers subsiste.

La consignation caténaire (mise hors tension)

La consignation est la procédure qui garantit qu'une installation électrique ne peut plus être remise sous tension pendant les travaux. Sur le réseau ferré, elle suit le même principe que la consignation électrique générale (esprit de la norme NF C 18-510, déclinée dans le référentiel du gestionnaire d'infrastructure) :

1. Séparation - isoler la portion de caténaire de toute source de tension (ouverture des sectionneurs / disjoncteurs).
2. Condamnation - verrouiller les organes de coupure et poser une signalisation, pour empêcher tout réenclenchement.
3. Identification - vérifier que l'on agit bien sur l'ouvrage concerné (repérage sans ambiguïté).
4. Vérification d'absence de tension (VAT) - contrôler, au plus près de la zone, qu'il n'y a effectivement plus de tension. On ne présume jamais l'absence de tension.
5. Mise à la terre et en court-circuit (MALT) - relier la caténaire à la terre pour écouler toute tension résiduelle ou induite (indispensable en haute tension).

Ce n'est qu'une fois ces étapes réalisées et l'attestation de consignation délivrée que le chargé de travaux autorise l'intervention. La caténaire est sous 1 500 V (courant continu) ou 25 000 V (courant alternatif) : à ces niveaux, l'amorçage peut se produire à distance, sans contact. D'où la règle absolue : aucune approche d'une caténaire non consignée.

L'interception de voie (travailler hors circulation)

Intercepter une voie, c'est la fermer à la circulation des trains pendant une durée programmée, afin de travailler hors circulation. C'est la protection de référence dès que la nature ou la durée des travaux ne permet plus de dégager les intervenants à chaque train.

• L'interception se planifie en amont, notamment lors de la Réunion Technique d'Organisation des Travaux (RTOT), qui cale les plages travaux avec la circulation.
• Le RPTX (Responsable Pilote des Travaux) pilote la cohérence entre le chantier et le réseau : début, fin, libération de la voie.
• À défaut d'interception, on travaille sous circulation : les trains passent, et la protection repose sur l'annonce des circulations et l'annonceur-sentinelle (régime des consignes S9).

Interception ne signifie pas absence de tension : si les travaux approchent la caténaire, il faut en plus une consignation électrique.

Pourquoi c'est la procédure reine de la sécurité

Le Code du travail impose une hiérarchie des mesures de prévention : on cherche d'abord à supprimer le risque, puis à mettre en place une protection collective, et seulement en dernier recours une protection individuelle. Consignation et interception se situent tout en haut de cette échelle :

Autrement dit : quand c'est possible, on ne se protège pas du danger, on le fait disparaître le temps des travaux. C'est pourquoi consignation et interception priment sur toutes les autres mesures.

Les acteurs et les habilitations

Ces procédures reposent sur des rôles précis et des habilitations nominatives :

• Le chargé de consignation - réalise la consignation électrique et délivre l'attestation.
• Le chargé de travaux - dirige l'équipe et n'engage les travaux qu'après réception de la consignation.
• Le RPTX - pilote les travaux vis-à-vis de la circulation (interception, libération de la voie).
• L'annonceur-sentinelle - assure la protection quand les travaux se font sous circulation.
• Les habilitations électriques ferroviaires - selon le poste, une habilitation de type KH0/KB0 est requise pour intervenir au voisinage ou sur les installations électriques, en complément de la maîtrise des limites d'intervention (zone 1).

Consignation, interception et consignes S9 : complément, pas substitut

Les consignes S9, S1A et S2A encadrent principalement les travaux sous circulation : elles organisent l'annonce des trains et le dégagement des intervenants. La consignation et l'interception jouent à un autre niveau : elles éliminent le danger plutôt que de l'annoncer.

Sur un chantier réel, les deux logiques coexistent : certaines phases se font hors circulation et hors tension (protection maximale), d'autres sous circulation avec annonce. L'essentiel est de savoir, à chaque instant, sous quel régime on travaille - et de ne jamais le présumer.

Le rôle du SECUFER

Le SECUFER (décret n°2017-694) est le socle commun : il apprend à tout intervenant à reconnaître le risque ferroviaire et le risque électrique, à comprendre les régimes de travail (sous circulation, hors circulation, hors tension) et à ne jamais s'approcher d'une caténaire sous tension. Il ne remplace pas les habilitations électriques ni les rôles de consignation, mais il en est le prérequis : on ne peut pas comprendre une consignation ou une interception sans la culture de sécurité ferroviaire qu'apporte le SECUFER.

Sécuriser une intervention hors tension et hors circulation

1. Planifier en RTOT : Définir l'interception de voie et la consignation caténaire lors de la Réunion Technique d'Organisation des Travaux, et caler les plages travaux avec la circulation.
2. Consigner la caténaire : Demander la consignation au chargé de consignation : séparation des sources, condamnation des organes de coupure et identification de l'ouvrage.
3. Vérifier (VAT) et mettre à la terre (MALT) : Contrôler l'absence de tension au plus près de la zone, puis relier la caténaire à la terre. On ne présume jamais l'absence de tension.
4. Intercepter la voie ou protéger par annonce : Fermer la voie à la circulation (travaux hors circulation) ou, à défaut, protéger les intervenants par l'annonce des circulations (régime S9).
5. Être habilité et formé : Chaque intervenant est formé SECUFER et, selon le poste, habilité électrique (KH0/KB0). Les travaux ne démarrent qu'après réception de l'attestation de consignation.

Ces étapes résument une logique ; elles ne se substituent pas au référentiel du gestionnaire d'infrastructure ni aux procédures de l'entreprise.

Points clés à retenir

• Consignation = hors tension (risque électrique) ; interception = hors circulation (risque train). Deux choses différentes.
• Consignation : séparation, condamnation, identification, VAT, MALT. On ne présume jamais l'absence de tension.
• Interception : voie fermée à la circulation, planifiée en RTOT et pilotée par le RPTX.
• C'est la protection la plus haute : on supprime le risque, au-dessus du régime S9 (travaux sous circulation).
• Base commune : SECUFER + habilitation électrique (KH0/KB0) selon le poste.

Questions fréquentes

Sources et références

• INRS - Risque électrique - principes de prévention et de consignation électrique.
• SNCF Réseau - Sécurité ferroviaire - référentiels d'accès et d'organisation des travaux.
• Légifrance - Décret n°2017-694 du 2 mai 2017 - cadre de la formation SECUFER.
• Norme NF C 18-510 (opérations sur ouvrages électriques) - principe général de la consignation.
• Formation SECUFER : programme et cadre réglementaire (page interne).
